Erdsonde oder Erdkollektor? Vor- und Nachteile im Vergleich

Das Thema kurz und kompakt

Erdkollektoren benötigen große Flächen (1,5–3x Wohnfläche), sind aber mit 2.000–5.000 € Erschließungskosten deutlich günstiger und meist nur anzeigepflichtig.

Erdsonden nutzen Tiefenbohrungen bis 100 m und benötigen nur wenige Quadratmeter Platz, kosten jedoch 3.500–10.000 € und sind genehmigungspflichtig.

Die Wahl zwischen Erdsonde und Erdkollektor hängt von Grundstücksgröße, verfügbarem Budget, Bodenbeschaffenheit und örtlichen Genehmigungsvoraussetzungen ab.

Enter hilft Ihnen mit kostenloser digitaler Beratung, die optimale Sole-Wasser-Wärmepumpe zu finden, und spart durchschnittlich 5.800 € bei Wärmepumpen durch den Vergleich von über 140 geprüften Handwerksbetrieben.

Erdwärme nutzen: So funktionieren Sole-Wasser-Wärmepumpen

Sole-Wasser-Wärmepumpen nutzen die im Erdreich gespeicherte Wärmeenergie zum Heizen Ihres Hauses. Durch Rohre im Boden zirkuliert ein Gemisch aus Wasser und Frostschutzmittel, die sogenannte Sole. Diese Sole nimmt kontinuierlich Wärme aus dem Erdreich auf und transportiert sie zur Wärmepumpe. Dort überträgt ein Wärmeübertrager die Energie an das Heizsystem, das die Temperatur auf das gewünschte Niveau anhebt. Das Erdreich dient dabei als konstante, erneuerbare Wärmequelle, die unabhängig von Außentemperaturen funktioniert.

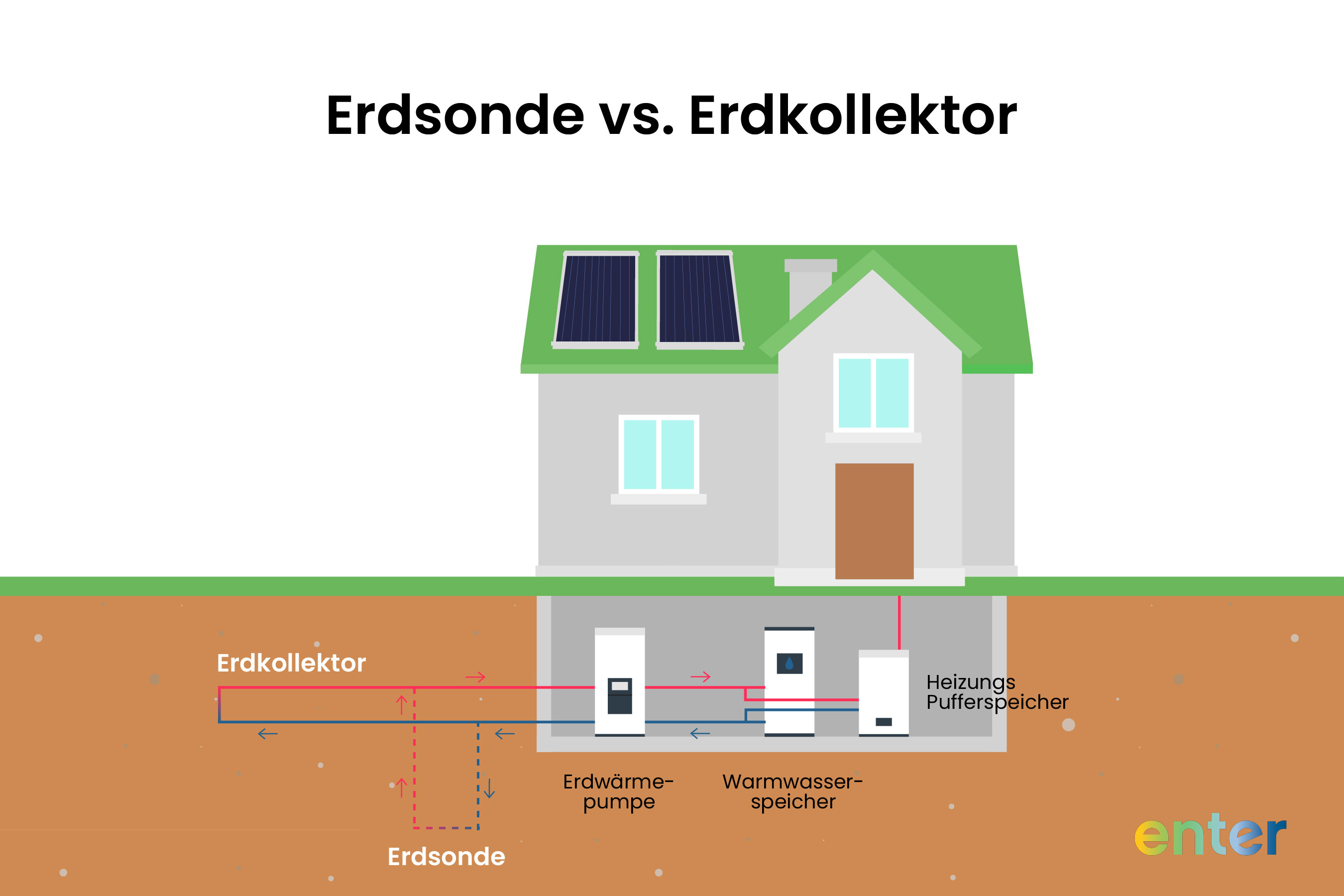

Für die Nutzung der Erdwärme gibt es zwei Hauptvarianten: Erdkollektoren werden horizontal und flächig in geringer Tiefe verlegt, während Erdsonden vertikal tief in den Untergrund gebohrt werden. Beide Systeme unterscheiden sich erheblich in Platzbedarf, Kosten und Effizienz:

• Hohe Effizienz durch konstante Erdreichtemperaturen das ganze Jahr über.
• Niedrige Betriebskosten im Vergleich zu fossilen Heizsystemen wie Gas oder Öl.
• Umweltfreundliche Heizlösung durch Nutzung erneuerbarer Energie aus dem Boden.
• Unabhängig von schwankenden Außentemperaturen und Witterungsbedingungen

Experten-Tipp: Enter vermittelt Ihnen hochwertige Sole-Wasser-Wärmepumpen von führenden Herstellern über unser Netzwerk von über 140 geprüften Handwerksbetrieben – mit durchschnittlich 5.800 € Ersparnis durch unseren Angebotsvergleich.

‍

Erdkollektor: Die flächige Lösung für große Grundstücke

Erdkollektoren nutzen die oberflächennahen Bodenschichten zur Wärmegewinnung und eignen sich besonders für Grundstücke mit ausreichend Platz. Die Verlegung erfolgt horizontal in geringer Tiefe, wodurch keine aufwendigen Bohrungen erforderlich sind. Diese Variante der Sole-Wasser-Wärmepumpe ist kostengünstiger in der Anschaffung und stellt eine bewährte Technologie dar, die sich in vielen Neubauten etabliert hat.

Funktionsweise und Aufbau von Flächenkollektoren

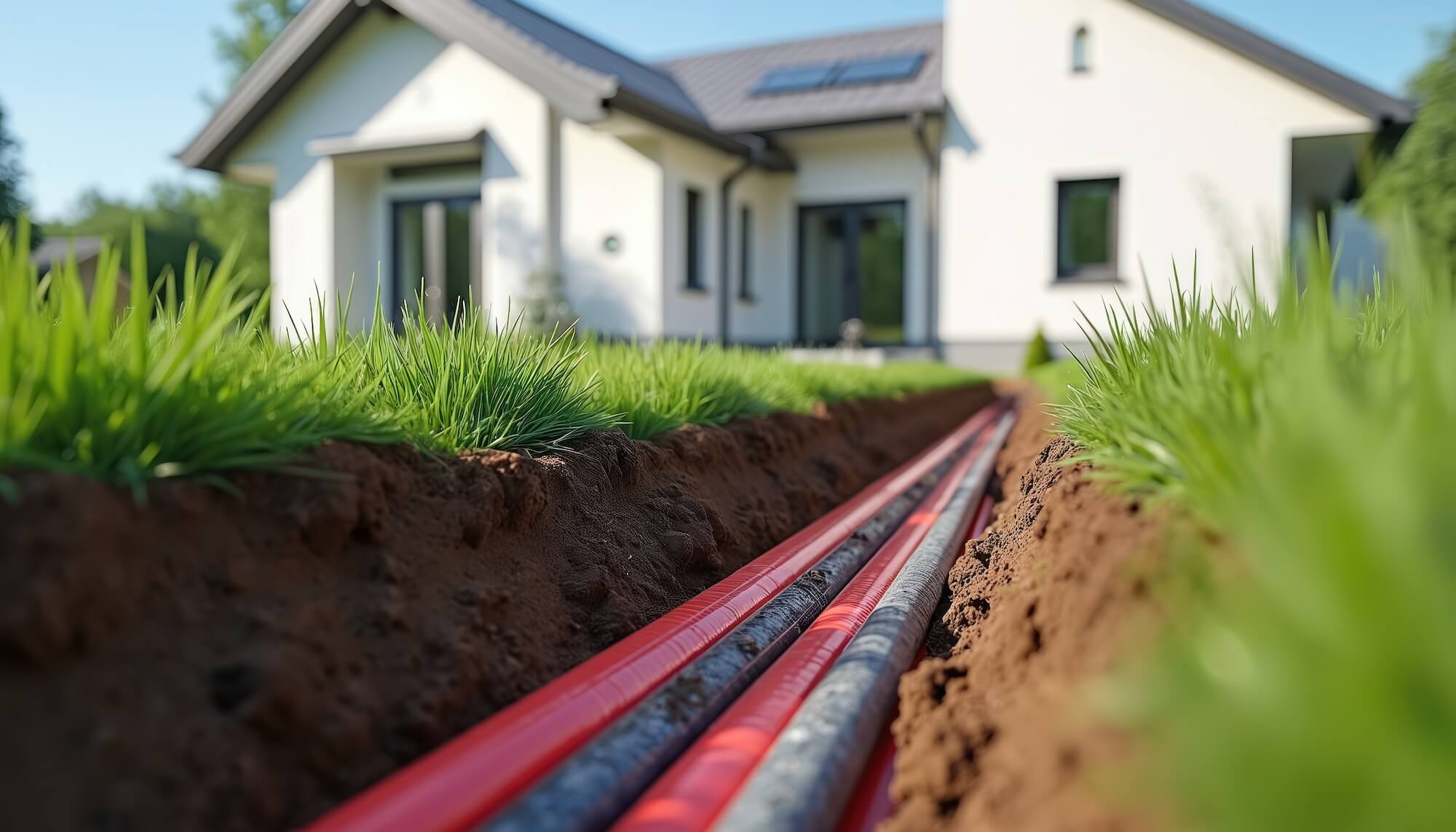

Erdkollektoren bestehen aus Kunststoffrohren, die horizontal in Schlaufen im Erdreich verlegt werden. Durch diese Rohre zirkuliert die Sole und nimmt kontinuierlich Wärme aus den oberen Bodenschichten auf. Die Verlegung erfolgt ähnlich wie bei einer Fußbodenheizung in mäanderförmigen oder spiralförmigen Mustern. Das Erdreich regeneriert sich durch Sonneneinstrahlung und Niederschlag, die dem Boden stetig neue Wärmeenergie zuführen.

Da die Temperaturen in geringer Tiefe stärker schwanken als in tieferen Erdschichten, müssen Erdwärmekollektoren die Wärme aus einem größeren Bereich sammeln. Flächenkollektoren arbeiten mit Temperaturen zwischen 0 und 10 °C, die je nach Jahreszeit variieren. Die Effizienz hängt daher stärker von Witterung und Bodenbeschaffenheit ab als bei tiefer verlegten Systemen.

Verlegetiefe und Platzbedarf

Erdkollektoren werden typischerweise in 1,2 bis 1,5 m Tiefe verlegt, knapp unterhalb der Frostgrenze. Diese Verlegetiefe schützt die Rohre vor Frostschäden und ermöglicht eine ganzjährige Wärmeaufnahme. Die Kollektorfläche sollte etwa das 1,5- bis 3-fache der zu beheizenden Wohnfläche betragen. Für ein Einfamilienhaus mit 150 m² Wohnfläche werden also 225 bis 450 m² Grundstücksfläche benötigt.

Die Fläche darf nicht überbaut und kann nur mit flachwurzelnden Pflanzen wie Rasen oder Bodendeckern bepflanzt werden. Tiefwurzelnde Bäume oder Sträucher würden die Rohre beschädigen. Die genaue Fläche hängt von der Bodenbeschaffenheit ab: Feuchte Lehmböden mit guter Wärmeleitfähigkeit benötigen weniger Fläche als trockene Sandböden, die Wärme schlechter übertragen.

Varianten: Flächenkollektor, Grabenkollektor und Erdwärmekorb

Bei Erdkollektoren stehen verschiedene Verlegevarianten zur Verfügung, die sich an die jeweiligen Platzverhältnisse anpassen lassen. Jede Variante hat spezifische Vor- und Nachteile bezüglich Flächenbedarf und Entzugsleistung.

• Flächenkollektor: Klassische horizontale Verlegung über eine große Fläche, benötigt das 2- bis 3-fache der Wohnfläche, gleichmäßige Wärmeaufnahme über die gesamte Fläche.
• Grabenkollektor: Rohre werden in mehreren parallelen Gräben verlegt, deutlich platzsparender als Flächenkollektoren, guter Kompromiss zwischen Flächen- und Platzeffizienz.
• Erdwärmekorb: Spiralförmig angeordnete Rohre werden vertikal in den Boden eingebracht, sehr platzsparend (nur wenige Quadratmeter pro Korb), höhere Entzugsleistung pro Quadratmeter erforderlich.

Erdwärmekörbe sind bei begrenztem Platz eine gute Alternative zu klassischen Flächenkollektoren, erfordern jedoch eine sorgfältige Planung der Entzugsleistung. Der Grabenkollektor stellt oft die optimale Lösung dar, wenn das Grundstück nicht groß genug für einen Flächenkollektor ist, aber ausreichend Fläche für mehrere Gräben bietet.

Vor- und Nachteile von Erdkollektoren

Erdkollektoren eignen sich besonders für Neubauten mit großem Grundstück, bei denen die Außenanlage noch nicht gestaltet ist. Die Installation lässt sich ideal in die Bauphase integrieren, und die Fläche kann anschließend als Rasenfläche genutzt werden. Bei bestehenden Gärten sind Erdwärmekollektoren nur dann sinnvoll, wenn eine komplette Neugestaltung geplant ist.

‍

Erdsonde: Platzsparend in die Tiefe bohren

Erdsonden erschließen die Erdwärme durch vertikale Tiefenbohrung und benötigen nur minimale Grundstücksfläche. Diese Variante der Sole-Wasser-Wärmepumpe nutzt die konstanten Temperaturen tiefer Erdschichten und erreicht dadurch höchste Effizienz. Besonders bei kleinen Grundstücken oder in dicht bebauten Bereichen bieten Erdwärmesonden die optimale Lösung für umweltfreundliches Heizen mit geringem Platzbedarf.

Funktionsweise und Aufbau von Erdwärmesonden

Bei Erdsonden werden vertikale Bohrungen in die Tiefe getrieben, in die u-förmige Rohre eingebracht werden. Durch diese U-Rohre zirkuliert die Sole und nimmt kontinuierlich Wärme aus dem Erdreich auf. Meist werden zwei U-Rohre pro Bohrung verwendet, um die Entzugsleistung zu erhöhen und eine effizientere Wärmegewinnung zu gewährleisten. Die Rohre bestehen aus hochwertigem Kunststoff und sind für eine Lebensdauer von über 50 Jahren ausgelegt.

Erdsonden nutzen die konstanten Temperaturen tiefer Erdschichten, die ganzjährig bei etwa 10 bis 12 °C liegen. Nach dem Einbringen der Rohre werden die Bohrungen mit einem speziellen Gemisch verfüllt, das einen optimalen Wärmeübergang zwischen Erdreich und Sole gewährleistet. Diese Hinterfüllung verhindert zudem das Eindringen von Oberflächenwasser und schützt das Grundwasser.

Tiefenbohrung: Wie tief wird gebohrt?

Erdwärmesonden werden typischerweise bis zu 100 m tief gebohrt. Die genaue Tiefe hängt vom Wärmebedarf des Gebäudes und der geologischen Beschaffenheit des Untergrundes ab. Als Faustregel gilt: Pro Kilowatt Heizlast werden etwa 10 bis 15 Bohrmeter benötigt. Für ein Einfamilienhaus mit 10 kW Heizlast sind also 100 bis 150 m Bohrtiefe erforderlich.

Diese Bohrtiefe kann auf mehrere Bohrungen verteilt werden, was bei beengten Platzverhältnissen oder geologischen Hindernissen sinnvoll ist. Vor der Tiefenbohrung erstellt ein Fachbetrieb ein geologisches Gutachten, das die Bohrfähigkeit, notwendige Bohrtiefe und Genehmigungsfähigkeit prüft. Die Kosten hierfür liegen bei 500 bis 1.500 €. Dieses Gutachten ist Voraussetzung für die Genehmigung durch die Bergbehörde oder Wasserbehörde.

Konstante Temperaturen für höhere Effizienz

Erdsonden erreichen durch die Nutzung tiefer Erdschichten eine deutlich höhere Effizienz als Erdkollektoren. In größerer Tiefe bleiben die Erdreichtemperaturen ganzjährig konstant bei 10 bis 12 °C, völlig unabhängig von Außentemperatur und Jahreszeit. Diese stabilen Quelltemperaturen ermöglichen eine höhere Jahresarbeitszahl (JAZ) von 4,0 bis 4,5 im Vergleich zu Erdkollektoren mit 3,5 bis 3,8. Höhere Quelltemperaturen bedeuten weniger Stromverbrauch für den Verdichter und damit niedrigere Betriebskosten.

Ein Rechenbeispiel verdeutlicht den Effizienzvorsprung: Bei einem Wärmebedarf von 10.000 kWh pro Jahr und einer JAZ von 4,5 werden nur 2.222 kWh Strom benötigt. Bei einem Strompreis von 0,25 € pro kWh entstehen jährliche Stromkosten von etwa 555 €. Erdwärmesonden nutzen die konstanten Temperaturen optimal und liefern auch an kalten Wintertagen zuverlässig hohe Leistung ohne Effizienzeinbußen.

Vor- und Nachteile von Erdsonden

Erdsonden eignen sich besonders für kleine Grundstücke, bei denen nicht genügend Fläche für Erdkollektoren zur Verfügung steht. Auch bei Altbausanierungen sind Erdwärmesonden oft die bessere Wahl, da der bestehende Garten erhalten bleibt und nur punktuelle Bohrungen erforderlich sind. Die höheren Anschaffungskosten amortisieren sich durch die niedrigeren Betriebskosten in der Regel nach 10 bis 15 Jahren.

‍

Enter prüft für Sie kostenlos, ob eine Erdsonde auf Ihrem Grundstück umsetzbar ist, und vermittelt erfahrene Fachbetriebe für die professionelle Installation – inklusive Genehmigungsmanagement und Angebotsvergleich.

Erdsonde vs. Erdkollektor: Der direkte Vergleich

Die Entscheidung zwischen Erdsonde und Erdkollektor hängt von mehreren Faktoren ab. Beide Systeme nutzen Wärme aus dem Erdreich, unterscheiden sich jedoch erheblich in Platzbedarf, Kosten, Effizienz und Genehmigungsaufwand. Die folgende Tabelle zeigt die wichtigsten Unterschiede im direkten Vergleich und hilft Ihnen, die passende Sole-Wasser-Wärmepumpe für Ihre Anforderungen zu finden.

‍

Der Vergleich zeigt: Erdkollektoren punkten mit niedrigeren Anschaffungskosten und einfacherer Genehmigung, benötigen aber viel Fläche. Erdsonden überzeugen durch höchste Effizienz und minimalen Platzbedarf, erfordern jedoch höhere Investitionen und aufwendigere Genehmigungsverfahren. Die Wahl zwischen beiden Systemen sollte auf Basis Ihrer individuellen Platzverhältnisse, Ihres Budgets und langfristiger Betriebskosten erfolgen. Enters kostenlose digitale Beratung hilft Ihnen dabei, herauszufinden, welches System für Ihr Grundstück optimal ist.

Entscheidungshilfe: Welches System passt zu Ihnen?

Erdkollektor eignet sich für Sie, wenn:

• Ihr Grundstück mindestens 300 m² unbebaute Fläche bietet
• Sie einen Neubau planen und die Außenanlage noch nicht gestaltet ist
• Ihr Budget für die Anschaffung begrenzt ist (2.000–5.000 € Erschließungskosten)
• Ihr Grundstück nicht in einem Wasserschutzgebiet liegt
• Sie eine einfache Genehmigung (meist nur Anzeigepflicht) bevorzugen

Erdsonde eignet sich für Sie, wenn:

• Sie ein kleines Grundstück haben oder wenig Platz zur Verfügung steht
• Ihr bestehender Garten erhalten bleiben soll
• Ihnen höchste Effizienz und langfristig niedrigste Betriebskosten wichtig sind
• Sie eine Altbausanierung planen
• Sie bereit sind, in höhere Anschaffungskosten für bessere Langzeiteffizienz zu investieren

Enter bietet Ihnen kostenlose digitale Beratung, um die optimale Lösung für Ihr Grundstück zu finden. Wir vermitteln mehr als 140 geprüfte Handwerksbetriebe und sichern Ihnen durchschnittlich 5.800 € Ersparnis sowie bis zu 70 % KfW-Heizungsförderung (Zuschuss Nr. 458) für Ihre Erdwärmepumpe.

Fazit: Erdsonde oder Erdkollektor? Die richtige Erdwärmepumpe finden mit Enter

Beide Systeme nutzen Erdwärme effizient für umweltfreundliches Heizen, unterscheiden sich jedoch deutlich in Platzbedarf, Kosten und Effizienz. Die Entscheidung hängt von Ihrer individuellen Situation ab: Grundstücksgröße, verfügbares Budget, Bodenbeschaffenheit und rechtliche Rahmenbedingungen spielen eine zentrale Rolle. Langfristig bieten beide Systeme niedrige Betriebskosten und hohe Effizienz.
